ASTM A234 WPB End Cap

סוג: מרפק, טי, מפחית, צלב, כובע
גודל: 1/2"-60"
עובי: Sch5s-Schxxs
תקן: ASME, MSS, ISO, DIN, JIS

שלח החקירה

ASTM A234 WPB End Cap תיאור

ASTM A234 WPB End Cap (ASME SA 234 WPB) הוא אביזר ריתוך מפלדת פחמן- המשמש לסגירת הקצה הפתוח של צינור. עמיד בלחץ גבוה וטמפרטורות גבוהות, מתאים למערכות צנרת בתעשיית הפטרוכימיה, ייצור החשמל והדודים.

astm a234 gr wpb caps מפרט

גוֹדֶל	מכסה צינור ללא תפרים: 1/2 אינץ' - 10"
גוֹדֶל	מכסה צינור מרותך: 1/2 אינץ' - 48" (DN15-DN1200)
תֶקֶן	ASME/ANSI B16.9, MSS SP-75
עוֹבִי	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS זמין עם NACE MR 01-75
סוגים	ללא תפרים, מרותכים, קצוות משופעים (BE), קצוות רגילים (PE)
תעודות מבחן	EN 10204/3.1B
	תעודת חומרי גלם
	100% דוח בדיקת רדיוגרפיה
	דוח בדיקה של צד שלישי וכו'
	ISO 9001:2015
יישומים	צינורות נפט וגז, צינורות כימיים, מערכות קיטור של תחנות כוח, צנרת ימית, ראשי כלי לחץ

צור קשר עכשיו

ASTM A234 WPB End Cap:

ASTM A234 WPB End Capהוא סוג של אביזר צינור המשמש לאיטום קצה של צינור. הוא עשוי מפלדת פחמן ונועד לעמוד בלחץ ובטמפרטורה גבוהים. ה-WPB בשמו מתייחס להרכבו, שהוא W עבור ריתוך, P עבור לחץ ו-B עבור שחור.

ASTM A234 Gr WPB End Capמשמש בדרך כלל במערכות צנרת לתעשיות שונות, כולל פטרוכימיה, נפט וגז, כימיקלים וייצור חשמל.כיסוי קצה SA234 WPB ללא תפריםמשמש גם במערכות אינסטלציה, כמו גם במערכות HVAC (חימום, אוורור ומיזוג אוויר).

העיצוב שלהתאמה A234הוא פשוט אך יעיל. הוא מותקן על ידי ריתוך אותו על קצה הצינור.ASTM A234 WPB End Capמשמש כמחסום המונע מנוזלים או גזים לברוח או להיכנס לצינור. זה חיוני לשמירה על תקינות מערכת הצנרת.

A234 WPB Pipe Fittings Pipe Cap Dimensional Measurement

Cap A234 WPB מידות

A234 WPB Cap Dimensional Measurement and Annotation

נָקוּב גודל צינור	בָּחוּץ קוֹטֶר	בְּתוֹך קוֹטֶר	קִיר עוֹבִי	מֶשֶׁך	מִקטֶרֶת לוּחַ זְמַנִים	מִשׁקָל פאונד
1/2	0.84	0.622	0.109	1	40	0.08
3/4	1.05	0.824	0.113	1.25	40	0.14
1	1.32	1.049	0.133	1.5	40	0.21
1 1/4	1.66	1.38	0.14	1.5	40	0.33
1 1/2	1.9	1.61	0.145	1.5	40	0.54
2	2.38	2.067	0.154	1.5	40	0.8
2 1/2	2.88	2.469	0.203	1.5	40	1
3	3.5	3.068	0.216	2	40	1.7
3 1/2	4	3.548	0.226	2.5	40	2.3
4	4.5	4.026	0.237	2.5	40	2.8
5	5.56	5.047	0.258	3	40	4.6
6	6.62	6.065	0.28	3.5	40	6.9
8	8.62	7.981	0.322	4	40	11.8
10	10.75	10.02	0.365	5	40	20.8
12	12.75	12	0.375	6	*	30.3
14	14	13.25	0.375	6.5	30	36.5
16	16	15.25	0.375	7	30	43.5
18	18	17.25	0.375	8	*	57
20	20	19.25	0.375	9	20	75.7
24	24	23.25	0.375	10.5	20	101
30	30	29.24	0.38	10.5	*	137
36	36	35.24	0.38	10.5	*	175
42	42	41.24	0.38	12	*	229
48	48	47.24	0.38	13.5	*	350

חזק במיוחד

נָקוּב גודל צינור	בָּחוּץ קוֹטֶר	בְּתוֹך קוֹטֶר	קִיר עוֹבִי	מֶשֶׁך	מִקטֶרֶת לוּחַ זְמַנִים	מִשׁקָל פאונד
1/2	0.84	0.546	0.147	1	80	0.1
3/4	1.05	0.742	0.154	1.25	80	0.16
1	1.315	0.957	0.179	1.5	80	0.28
1 1/4	1.66	1.278	0.191	1.5	80	0.48
1 1/2	1.9	1.5	0.2	1.5	80	0.67
2	2.375	1.939	0.218	1.5	80	0.92
2 1/2	2.875	2.323	0.276	1.5	80	1.3
3	3.5	2.9	0.3	2	80	2.1
3 1/2	4	3.364	0.318	2.5	80	3
4	4.5	3.826	0.337	2.5	80	3.5
5	5.563	4.813	0.375	3	80	5.8
6	6.625	5.761	0.432	3.5	80	9.3
8	8.625	7.625	0.5	4	80	16
10	10.75	9.75	0.5	5	60	26
12	12.75	11.75	0.5	6	*	38
14	14	13	0.5	6.5	*	47
16	16	15	0.5	7	40	57
18	18	17	0.5	8	*	78
20	20	19	0.5	9	30	100
24	24	23	0.5	10.5	*	145
30	30	29	0.5	10.5	20	634
36	36	35	0.5	10.5	20	913
42	42	41	0.5	12	*	1,300
48	48	47	0.5	13.5	*	1,675

ASTM A234 WPB Pipe Cap הרכב כימי

צִיוּן	C	Mn	P	S	סִי	Cr	מו	ני	Cu	V	נ.ב
WPB	0.3	0.29-1.06	0.05	0.058	0.1 דקות	0.4	0.15	0.4	0.4	0.08	0.02
WPC	0.35	0.29-1.06	0.05	0.058	0.1 דקות	0.4	0.15	0.4	0.4	0.08	0.02

הערות:

עבור כל הפחתה של 0.01% מתחת למקסימום C הנקוב, תותר עלייה של 0.06% Mn מעל המקסימום הנקוב, עד למקסימום של 1.35%.

הסכום של Cu, Ni, Cr ו-Mo לא יעלה על 1.00%.

הסכום של Cr ו-Mo לא יעלה על 0.32%.

שווי הפחמן המרבי (CE) יהיה 0.50, בהתבסס על ניתוח חום והנוסחה CE.=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15.

ASTM A234 WPB Cap מאפיינים מכניים

בדוק למטה את מאפייני כובע הצינור ASTM A234 WPB לפני שאתה מזמין.

דרישות מתיחה	WPB	WPC, WP11CL2
חוזק מתיחה, min, ksi[MPa]	60-85	70-95
(היסט של 0.2% או הרחבה של 0.5%-תחת-עומס)	[415-585]	[485-655]
חוזק תפוקה, min, ksi[MPa]	32	40
חוזק תפוקה, min, ksi[MPa]	[240]	[275]

כאשר עובי הדופן נמצא בין שני ערכים למעלה, ערך ההתארכות המינימלי נקבע על ידי המשוואות הבאות:

אורכי E=48t+15.00

רוחבי E=32t+10.00

E=התארכות ב-2 אינץ' [50 מ"מ], %

t=עובי בפועל של הדגימה, ב-[מ"מ]

ASTM A234 WPB Cap שווה ערך

מִקטֶרֶת	חיבור כובע צינור	אוגנים	שסתומים	ברגים ואומים
A106 גר A	A234 Gr WPA	A105	A216 Gr WCB	A193 Gr B7 A194 Gr 2H
A106 Gr B	A234 Gr WPB	A105	A216 Gr WCB
A106 גר C	A234 Gr WPC	A105	A216 Gr WCB

מחירון פקקי צינור ASME SA234 WPB

1	600*12.7	מכסה קצה, BW, מרותך, ASTM A234 Gr.WPB, פלדת פחמן, ANSI/ ASME B16.9	$3.30
2	600*12.7	מכסה קצה, BW, מרותך, ASTM A234 Gr.WPB, פלדת פחמן, ANSI/ ASME B16.9	$6.80
3	125*80	קצה קצה, BW, Seamless, ASTM A234 Gr.WPB, פלדת פחמן, ANSI/ASME B16.9	$7.10
4	125*80	קצה קצה, BW, Seamless, ASTM A234 Gr.WPB, פלדת פחמן, ANSI/ASME B16.9	$5.90

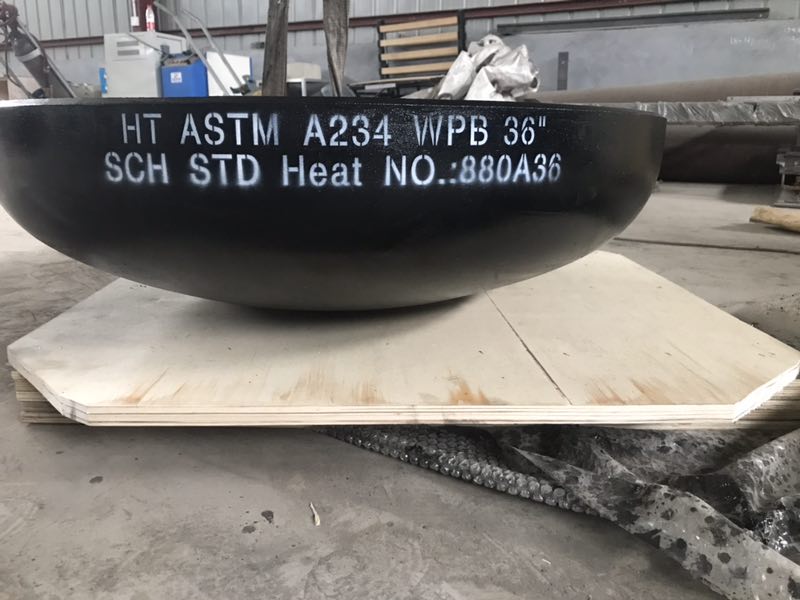

Cap A234 WPB Sch STD גודל 36 אינץ' מידע הזמנה

תֵאוּר	כובע A234 WPB Sch STD גודל 36 אינץ'
כמות (יחידות)	1
תאריך ייצוא	2019/08/05
ארץ ייצוא	אִינדוֹנֵזִיָה

שאלות נפוצות:

1. מהי מגבלת הטמפרטורה עבור Astm A234 Wpb End Caps?

חומר WPB מתאים לטווח טמפרטורות של -29 מעלות עד 427 מעלות.

2. מה ההבדל בין מכסה קצה ריתוך קת לפקק קצה עם הברגה?

מכסי ריתוך- מתאימים למערכות צנרת הדורשות לחץ גבוה, טמפרטורה גבוהה ושלמות איטום מעולה, במיוחד ביישומים בעלי קוטר- גדול; כיסויי קצה עם הברגה, לעומת זאת, מתאימים ליישומים בלחץ- נמוך ובקוטר- קטן שבהם קלות ההתקנה וההסרה היא בראש סדר העדיפויות.

3. איך אני מאמת את האיכות של ASTM A234 WPB End Cap?

בדיקת דוחות בדיקות טחנה (MTRs),ISO 9001, סימוני ציונים, אישור רישומי טיפול בחום וכו'.

4. האם מכסי קצה ASTM A234 WPB מתאימים לשירות חמוץ?

ייתכן שחומר WPB סטנדרטי לא יתאים לתנאי שירות חומציים. זה דורש טיפול חום ובדיקה ספציפיים כדי לעמוד בדרישות של תקן NACE MR0175.

5. מה ההבדל בין ASTM A234 WPB ל-WPC?

WPB הוא דרגת תקן עם חוזק מתיחה של 415 MPa, מתאים לתנאי שירות כלליים; WPC הוא דרגת חוזק- גבוהה יותר עם חוזק מתיחה מינימלי של 485 MPa.
